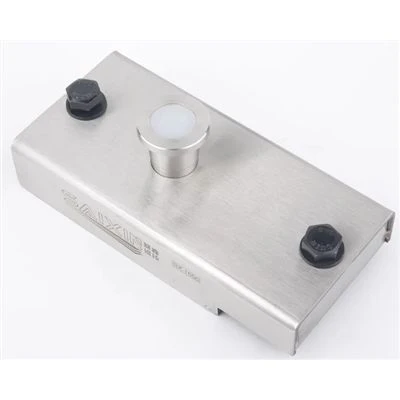

Kotwy do betonu o dużej wytrzymałości-to konstrukcyjne elementy mocujące i łączące zaprojektowane z myślą o prefabrykowanych konstrukcjach betonowych, infrastrukturze cywilnej i budynkach przemysłowych. Zaprojektowane do przenoszenia dużych obciążeń rozciągających i ścinających pomiędzy elementami prefabrykowanymi lub konstrukcjami ze stali konstrukcyjnej, kotwy te eliminują potrzebę powolnych, zależnych od{{2} pogody-połączeń na mokro na miejscu i ciągłego spawania w terenie. Służą jako krytyczne węzły nośne-w połączeniach ścian-z-podłogą, połączeniach słupów-z-fundamentami i mocowaniach ciężkiego sprzętu.

Kluczowa charakterystyka produktu

Wysoka wydajność przenoszenia obciążenia:Zaprojektowane tak, aby pochłaniać połączone pionowe ścinanie, naprężenia poziome oraz--płaski wiatr lub siły sejsmiczne bez poślizgu konstrukcji.

Precyzyjna kontrola wymiarowa:Komponenty są produkowane przy użyciu zautomatyzowanego cięcia laserem światłowodowym CNC i spawania zrobotyzowanego, przy zachowaniu krytycznych tolerancji podziałki połączeń w granicach +/-0,5 mm.

Identyfikowalna integralność materiału:Wykonane wyłącznie z certyfikowanych gatunków stali konstrukcyjnej i elementów złącznych-o wysokiej wytrzymałości dostosowanych bezpośrednio do liczby cieplnej surowca.

Szybkość instalacji witryny:Wstępnie-zaprojektowane z otworami szczelinowymi i ustandaryzowanymi konfiguracjami gwintów, aby skrócić czas obsługi dźwigu i-pracę montażową na miejscu.

Kluczowe dane techniczne

Parametr	Specyfikacja/zakres
Rozmiary gwintów kotwicznych	M8 do M24 (5/16" do 1")
Długości kotwic	65 mm do 300 mm
Średnice otworów	12 mm do 32 mm
Głębokość osadzania	50 mm do 180 mm
Charakterystyczne obciążenie rozciągające (N_Rk)	12,5 kN - 105.0 kN (beton C20/25)
Charakterystyczne obciążenie ścinające (V_Rk)	15,0 kN - 120.0 kN (stal klasy 8.8)

Stopnie i standardy

Kategoria	Dane techniczne materiału/standardu
Gatunki stali konstrukcyjnej	S235JR, S355JR, S355J2+N, Q235B, Q355B
Łączniki o wysokiej-wytrzymałości	Klasa 8.8, 10.9, 12.9 (ISO 898-1 / ASTM A325 / ASTM A490)
Gatunki stali nierdzewnej	Gatunek 304 (1.4301), Gatunek 316 (1.4401)
Standardy produkcyjne	EN 1090-2 (Wykonanie konstrukcji stalowych), ISO 3834-2 (Wymagania jakościowe dla spawania)
Postanowienia projektowe	ACI 318 / Eurokod 2 (EN 1992-1-1) i Eurokod 3 (EN 1993-1-8)

Uwagi dotyczące obciążenia i projektu

Ładowanie statyczne a dynamiczne:Sprawdź, czy aplikacja obejmuje stałe statyczne obciążenia własne, siłę nośną wiatru lub cykliczne obciążenia zmęczeniowe powodowane przez ciężkie maszyny.

Klasa wytrzymałości betonu:Beton będący materiałem bazowym musi spełniać minimalne wymagania dotyczące wytrzymałości na ściskanie (zazwyczaj C25/30 do C50/60), aby zapobiec pękaniu krawędzi lub uszkodzeniu stożka przy maksymalnym naprężeniu kotwy.

Odległości i odstępy od krawędzi:Upewnij się, że minimalna głębokość osadzenia i odstępy są zgodne z oprogramowaniem do obliczeń konstrukcyjnych (takim jak modele projektowe ACI lub Eurokod), aby uniknąć nakładania się stref naprężeń.

Środowisko korozji:Wybierz powłoki ochronne w oparciu o klasyfikację atmosfery ISO 12944 (np. C3 dla miejskich obiektów przemysłowych, C5 dla środowisk morskich).

Aplikacje

Prefabrykowane połączenia ścian-z-podłogą:Mocowanie prefabrykowanych zewnętrznych paneli ściennych i wewnętrznych ścian usztywniających do poziomych płyt podłogowych i podestów fundamentowych.

Łączenie kolumn i mocowanie podstawy:Przenoszenie dużych obciążeń kolumn na stopy fundamentowe za pomocą osadzonych zespołów kotwiących.

Infrastruktura cywilna i energia:Sklepienia użytkowe podstacji, filary mostów, segmenty tuneli i prefabrykowane elementy tranzytu kolejowego.

Obiekty przemysłowe:Wielopiętrowe-magazyny dystrybucyjne i fundamenty sprzętu ciężkiego wymagające sztywnego kotwienia mechanicznego.

Jakość i kontrola

Testowanie surowców:Spektrometryczna analiza składu chemicznego i próba rozciągania mechanicznego każdej partii, zweryfikowana za pomocą raportów z testów materiałowych EN 10204 3.1 (MTR).

Badania nieniszczące-spawów (NDT):100% kontrola wzrokowa uzupełniona badaniami ultradźwiękowymi (UT) lub badaniami magnetycznymi (MT) spoin konstrukcyjnych.

Weryfikacja grubości powłoki:Dry film thickness checks for Hot-Dip Galvanized layers (ensuring average thickness >= 85 µm zgodnie z ISO 1461 / ASTM A123).

Identyfikowalność:Trwale wybite numery wytopów i kody śledzenia komponentów zgodne z dokumentacją kontroli jakości.

Opcje dostosowywania

Nie-standardowe geometrie:Dopasowane wymiary płyt kotwiących, niestandardowe długości kołków i specjalistyczne kąty gięcia w oparciu o oceny strukturalne DFM (Design for Manufacturability).

Wykończenia powierzchni:Cynkowanie ogniowe-zanurzeniowe (HDG), cynkowanie-niklowanie,-cynkowanie elektrolityczne lub-walcowanie stali nierdzewnej.

Opakowanie i zestaw:Sortowanie-w zależności od fazy projektu,-oznaczanie komponentów za pomocą kodów kolorystycznych, kody kreskowe i-wytrzymałe stalowe skrzynie paletowe z-folią antykorozyjną VCI.

Co powinni zapewnić kupujący

Aby przyspieszyć ocenę techniczną i formalną wycenę, zespoły zaopatrzenia inżynieryjnego powinny złożyć:

Rysunki konstrukcyjne:Modele CAD (.dwg, .dxf), BIM (.ifc, .stp) lub rysunki warsztatowe w formacie PDF przedstawiające węzły połączeń.

Załaduj parametry:Maksymalne obliczeniowe siły rozciągające (N_Ed) i ścinające (V_Ed) lub wymagane dopuszczalne obciążenia robocze (WLL).

Dane podłoża:Klasa wytrzymałości betonu i oczekiwane środowisko pracy (wewnątrz, na zewnątrz, w środowisku morskim lub narażenie chemiczne).

Wolumen i harmonogram dostaw:Docelowe ilości partii, wymagane specyfikacje obróbki powierzchni i port docelowy do obliczenia frachtu.

Często zadawane pytania

P: Jaki jest standardowy czas realizacji zamówień na niestandardowe-kotwy do betonu o dużej wytrzymałości?

Odp.: Standardowe serie produkcyjne trwają od 20 do 30 dni od zatwierdzenia rysunków warsztatowych i-zatwierdzenia przez DFM. Pilne harmonogramy kluczowych etapów projektu mogą zostać uwzględnione na żądanie.

P: Czy do każdej przesyłki dostarczane są certyfikaty testów młyna?

O: Tak. Każda przesyłka zawiera EN 10204 3.1 raporty z testów materiałów, zawierające szczegółowy opis składu chemicznego, właściwości mechanicznych i identyfikowalności partii.

P: Czy te kotwy można stosować w strefach sejsmicznych?

O: Tak. Kotwy zaprojektowane do zastosowań sejsmicznych spełniają wymagania dotyczące badań obciążenia cyklicznego zgodnie z odpowiednimi przepisami dotyczącymi projektowania sejsmicznego ACI i Eurokodu.

P: Jaka ochrona antykorozyjna jest zalecana w przypadku projektów przybrzeżnych lub projektów o wysokim-zasoleniu?

Odp.: Zalecamy cynkowanie ogniowe-z powłoką cynkową o grubości przekraczającej 85 µm (ISO 1461) lub litą austenityczną stal nierdzewną (klasa 304 lub 316).

P: Czy akceptujecie zewnętrzne-agencje kontrolne (np. SGS, TÜV)?

O: Tak. Rutynowo współpracujemy z niezależnymi inspektorami-będącymi stronami trzecimi w zakresie-weryfikacji przed wysyłką, kontroli wymiarów i testowania obciążenia.

P: W jaki sposób komponenty są pakowane do międzynarodowego transportu morskiego?

Odp.: Komponenty są mocowane do ciężkich stalowych palet, owijane folią z lotnym inhibitorem korozji (VCI) ze środkami suszącymi, aby zapobiec uszkodzeniom spowodowanym wilgocią, i oznakowane siatką lub fazą osi budynku.
